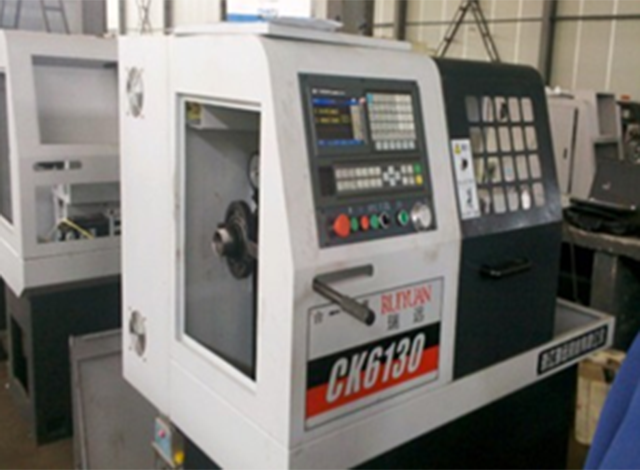

引言：
數字控制機床，簡稱數控機床,是三十年來綜合應用集機械、電氣、液壓、氣動、微電子和信息等多項技術為一體的機電一體化產品，在現代機床生產中，一般采用多電機拖動，主軸和各進給系統分別由各自的電機來拖動。隨著變頻調速技術的發展，通過變頻器驅動數控機床的主軸，能夠很好滿足工作需要。奇電變頻器QD6000在數控機床方面具有廣泛的應用，取得了良好的經濟效益和社會效益。

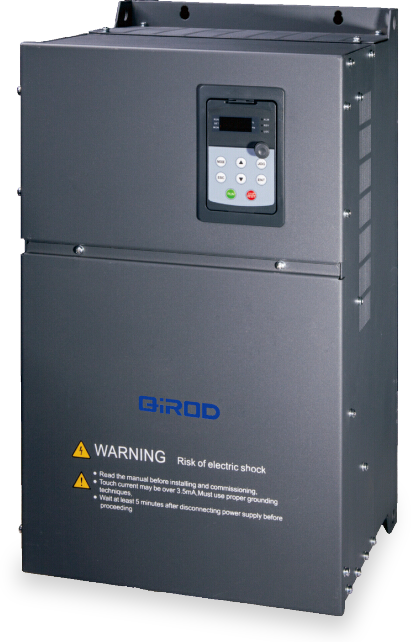

奇電變頻器QD6000的特點：
QD6000 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6000 是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。
QD6000具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。
MODBUS 接口是QD6000 的標準配置，無需選件。通過MODBUS可以將QD6000 連接到更高層的自動化系統。
方案優勢：
啟動轉矩大，提供0.5Hz 150%的額定轉矩，輕松的起動主軸電機；
具有轉矩響應速度快的優點，在負載波動時，電流波動小；
具有良好的過載能力及環境適應能力，運行可靠性高；
具有優異的速度控制精度，控制精度在0.2%，實現精準的速度控制；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境。

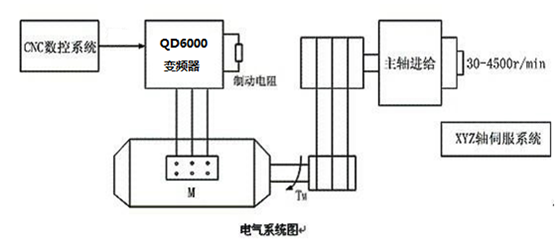

系統簡介：
在本系統中，通過QD6000 5.5KW變頻器驅動4KW數控機床主軸, 通過外置的制動單元及制動電阻實現快速制動停車。通過開環矢量控制在負載變化引起的速度變動非常小。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6600-5R5G-T4 | 輸出電流：12.6A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 4KW數控機床主軸電機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 數控機床控制系統 |
| 輸出功率：5.5KW | 環境溫度：-10-40°C | 制動電阻 |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：
根據現場空間情況，一臺QD6000系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6000變頻器的數控機床控制系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
對輸出電流實時檢控，具有很好的動態響應能力，生產的產品質量更好；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
低頻力矩特性優異，低速額定轉矩輸出運行穩定。
客戶收益：
變頻器及主軸電機運行穩定，減少維修維護成本；
減少了的電機損耗，降低了維修費用；
變頻器全面的保護功能，最大限度保障生產連續性；
生產產品的更符合要求，不良率大大減少。
